Bведение>Hакатыванные винты ы гайки, метчики

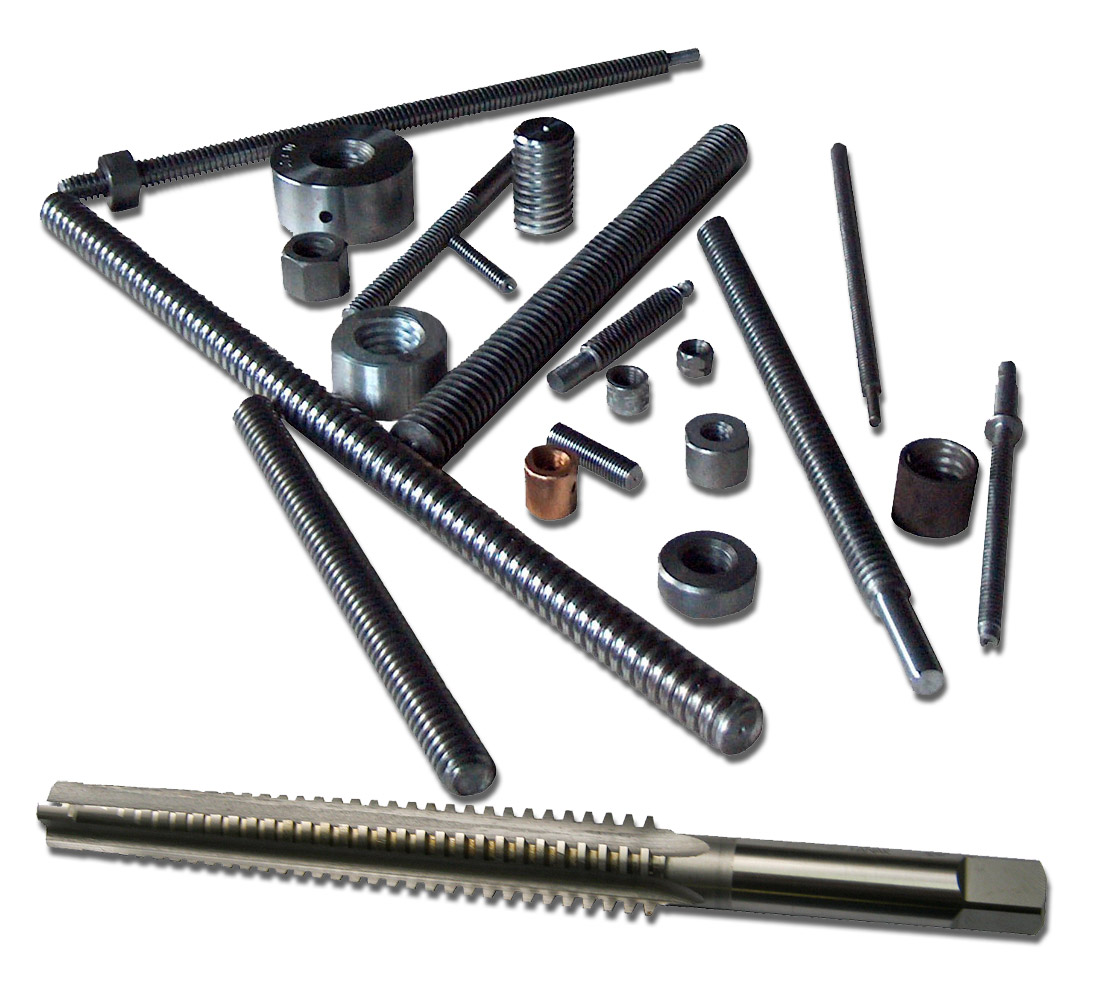

Hакатыванные винты ы гайки, метчики

Šrouby, matice, závitníky

976

Болты, гайки, метчики

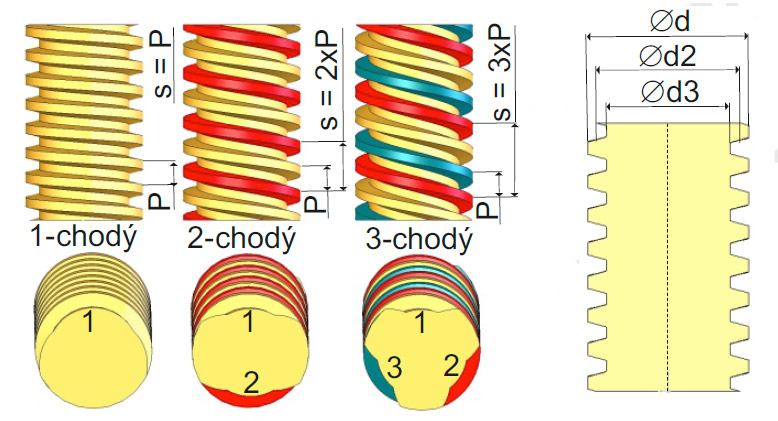

Таблица - Трапецеидальный направляющий винт с одной нитью.pdf
Таблица  - Трапециевидный винт с одной нитью из нержавеющей стали.pdf

Mетчики - производство на заказ

Pravý
obj. číslo		 Levý
obj. číslo		 Závit
d×P		 Střední
Ød2		 Jádro
Ød3
 Tolerance Délka závitové tyče kg/m
min. max. min
 dovolená úchylka stoupání
μm/300 mm		 max. házivost
mm/300 mm
SK 29683  SK 44284LH   Tr 10×2 8,739 8,929   6,89 81 0,3 3000 0,50
SK 17545 SK 23239LH Tr 10×3 8,191  8,415 5,84 81 0,3  3000 0,45
SK 17546 SK 23240LH Tr 12×3 10,191 10,415  7,84 81 0,3  3000 0,75
SK 17547   SK 23241LH Tr 14×4 11,640 11,905 8,80 81 0,3 3000 0,89
SK 17548  SK 23242LH Tr 16×4  13,640 13,905   10,80 81  0,3 3000 1,21
SK 29684 SK 44394LH    Tr 18×4 15,640 15,905   12,80  81 0,3 3000 1,58
SK 17549 SK 23243LH Tr 20×4 17,640 17,905 14,80   81 0,3 3000 2,00
SK 29686 SK 44395LH Tr 22×5 19,114 19,394 15,50  81 0,3 3000 0,23
SK 17550 SK 23244LH Tr 24×5 21,094 21,394 17,50 81 0,3 3000 2,72
SK 29693 SK 44396LH Tr 26×5 23,094 23,394 19,50  81 0,3 3000 3,26
SK 29694 SK 44397LH Tr 28×5 25,094 25,394 21,50  81 0,3 3000 3,85
SK 17551 SK 23245LH Tr 30×6 26,547 26,882 21,90  81 0,3
3000 4,50
SK 29695 SK 44398LH Tr 32×6 28,547 28,882 23,90  81 0,3 3000 5,18
SK 17552 SK 23246LH Tr 36×6 32,547 32,882 27,90 81  0,3 3000 6,71
SK 17553 SK 23247LH  Tr 40×7 36,020 36,375 30,50 130  0,3 3000 8,00
SK 29696
SK 44400LH Tr 44×7 40,020 40,275 34,50 130 0,3 3000  9,87
SK 29697  SK 44401LH  Tr 48×8 43,468 43,868 37,80 130 0,3 3000 11,95
SK 17554
SK 23248LH Tr 50×8 45,468 45,868 39,30 130 0,3 3000 13,05
SK 29698 SK 44403LH  Tr 60×9 54,935  55,360 48,15 130  0,3 3000 17,98
SK 29699   SK 44404LH Tr 70×1 064,425 64,350 57,00 130 0,3 3000 26,00

Размеры [мм] являются информативными только, пожалуйста, свяжитесь с компанией и запросите фактические размеры.
1) По запросу он может быть изготовлен с точностью IT5 (23 мкм / 300 мм)
2) По запросу его можно изготовить с максимальным выбегом 0,1 мм / 300 мм

Таблица переданных сил трапециевидных винтов

Загрузить таблицу в формате pdf

Závit Přípustná
tažná síla
[daN~kg]		 Max. tlaková síla v [daN~kg] při délce v [m] a 6-ti násobné bezpečnosti
0,15 0,20 0,30 0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,25 2,50 3,00 4,00 5,00
Tr 10×3     330 136,0  75,0 33,0 12,0  5,4    3,0 -  -  - - - - -  - -
Tr 12×3 570 393,0  221,0 98,3 35,4  15,7  8,9  5,6   3,9    - - -  - - - -
Tr 14×4 710  612,0  345,0 153,0  55,2 24,6 13,8 8,8  6,1   4,5 3,4 2,7  -  - - -
Tr 16×4    1040 - 740,0 329,0  118,0 45,0  29,5   19,0 13,1 9,6  7,4  5,8 4,7 3,3 1,8 -
Tr 20×4  1890  - -  1085,0  391,0 173,8 97,7 62,5 43,4 31,9 24,4  19,3   15,6  10,8 6,1 3,9
Tr 24×5 2 690  -  -   2202,0 794,0 353,0 198,0 127,0 88,2 64,8 49,6    39,2 31,7 22,0 12,4  7,9
Tr 28×5  3980  - - - 1732,0   770,0  433,0  277,0  192,5 141,2  108,2 85,6 69,2 48,2 27,0 17,3
Tr 30×6    4 340 - -  -  2062,0  918,0 517,0  330,0 229,0    168,0 129,0 102,0 82,5 57,3 32,2
20,6
Tr 32×6    5 110 - - - 2860,0 1271,0  715,0 458,0  318,0 233,0 178,0 141,0 114,3 79,4 44,7 28,6
Tr 36×6 6 830 - - - 5120,0 2280,0  1280,0 820,0  569,0  418,0  320,0   253,0 205,0  142,2 80,0 51,2
Tr 40×7 8300 - - - 7560,0 3360,0 1890,0 1210 840,0 617,0 472,0 377,0  302,0 210,0  118,0 75,6
Tr 44×7 10 460 -  -   -  - 5330,0  3000,0  1920 1332,0   980,0 750,0 593,0 480,0 333,0  187,0 120,0
Tr 48×8 12 510 - - - - 7350,0 3950,0  2610 1860,0  1370,0  1020,0  850,0 670,0   460,0 245,0 175,0
Tr 50×8 13 530 - -  - - 8940,0 5020,0  3218 2230,0  1640,0 1255,0 993,0  804,0 558,0 314,0 201,0
Tr 52×8  14 550 - -  -  - 10530,0 6045,0  3815 2610,0 1925,0 1485,0 1150,0  940,0 660,0 375,0 230,0
Tr 60×9  20 030 - - -  -  19570,0  11000,0 7050  4890,0 3595,0 2750,0 2178,0 1761,0   1222,0 688,0 440,0
Tr 70×10 27 810 - -  - -  -  21200,0 13570 9420,0 6920,0 5300,0 4180,0 3390,0  2352,0 1325,0 848,0
Threaded rods and nuts are made to DIN standards. The free-standing (adjustable) can be a split nut or two counter-adjustable nuts.

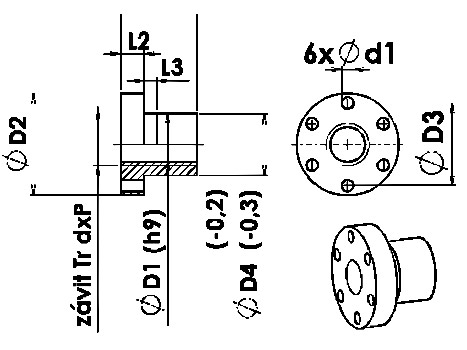

Трапециевидная гайка одного спирали с фланцем Trapézová matice jednochodá s přírubou

(по запросу бронза Rg 7, алюминиевая бронза CW306G или сталь ST52-3, чугун GG25 и т. д.)

Загрузить таблицу в формате pdf
Загрузить форму заказа в формате pdf

Pravá
obj.číslo		 Levá
obj.číslo		 Závit
d×P		 D1
h9		 D2 D3 D4
(-0,2 / -0,3)		 Otvory příruby L1 L2 L3
d1 pro šroub
MP 44327    MP 44347LH Tr 10×2 25  42 34  25 5 M 4 25 10 8
MP 44328 MP 44348LH  Tr 10×3 25   42 34  25  5  M 4  25 10 6
MP 44329        MP 44349LH Tr 12×3 28 48  38  28 6  M 5 35 12 8
MP 44330        MP 44350LH Tr 14×4 28 48 38  28 6 M 5 35 12 8
MP 44331         MP 44351LH Tr 16×4 28  48 38 28 6 M 5  35 12 8
MPP 44331       MPP 44351LH  Tr 16×4 28 48 38 28 6  M 5 44 12 8
MP 44332       MP 44352LH Tr 18×4   28 48 38  28 6 M 5 35 12 8
MPP 44332     MPP 44352LH  Tr 18×4    28 48 38  28 6 M 5 44 12 8
MP 44333     MP 44353LH Tr 20×4 32  55  45 32 7 M 6  44 12 8
MP 44334   MP 44354LH Tr 22×5 32 55  45 32 7 M 6 44 12 8
MP 44335  MP 44355LH Tr 24×5 32 55 45 32 7 M 6 44 12 8
MP 44336    MP 44357LH Tr 26×5   38  62  50 38 7  M 6 46 14 8
MP 44337     MP 44358LH  Tr 28×5 38 62 50  38  7  M 6 46 14 8
MP 44338  MP 44360LH Tr 30×6  38  62   50 38 7  M 6 46 14 8
MP 44339   MP 44361LH Tr 32×6 45 70 58 45  7  M 6 54 16 10
MP 44340       MP 44363LH Tr 36×6 45 70 58  45 7 M 6 54 16 10
MPP 44340  MPP 44363LH  Tr 36×6    45 70  58  45 7  M 6 59 16 10
MP 44341    MP 44365LH Tr 40×7 63  95  78 63 9  M 8 66 16 12
MPP 44341 MPP 44365LH  Tr 40×7  63 95  78    63 9 M 8 73 16 12
MP 44342 MP 44366LH  Tr 44×7   63  95  78 63 9  M 8 66 16 12
MPP 44342 MPP 44366LH  Tr 44×7   63  95 78   63 9 M 8 73 16 12
MP 44343 MP 44367LH Tr 48×8 72 110 90   72 11 M 10 75 18 14
MPP 44343 MPP 44367LH Tr 48×8 72 110 90   72 11 M 10 97 18 14
MP 44344 MP 44368LH Tr 50×8  72 110    90  72 11 M 10  75 18 14
MPP 44344 MPP 44368LH  Tr 50×8 72    110 90   72 11 M 10  97 18 14
MP 44345 MP 44369LH Tr 60×9 88  130  110    88 13 M 12  90 20 16
MPP 44345 MPP 44369LH Tr 60×9   88  130 110   88 13 M 12 100 20 16
MP 44398 MP 44399LH   Tr 70×10  95   130 110   95 13  M 12 105 22 17
MPP 44398 MPP 44399LH    Tr 70×10    95 130 110  95 13  M 12 120 22 17
MPP 44400 MPP 44401LH   Tr 80×10   105 145   125 105 13 M 12 120 22 17

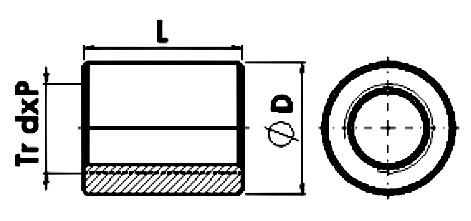

Trapézová matice jednochodá - kulatáТрапециевидная гайка одного спирали - круглая

Загрузить таблицу в формате pdf

Pravá
obj.číslo		 Levá
obj.číslo		 Závit
d×P		 Vnější
ø D		 L = 1 .5×d kg
MK 29646 MK 44289LH  Tr 10×2 22 15 0,037
MK 17565 MK 23249LH   Tr 10×3 22  15 0,037
MK 17566 MK 23250LH  Tr 12×3 26 18 0,064
MK 17567 MK 23251LH Tr 14×4 30 21 0,096
MK 17568 MK 23252LH Tr 16×4 36 24 0,192
MK 29647 MK 44298LH Tr 18×4  40 27 0,240
MK 17569 MK 23253LH Tr 20×4  45 30 0,315
MK 29648 MK 44299LH Tr 22×5  45 33 0,320
MK 17570 MK 23254LH Tr 24×5  50 36 0,450
MK 29649 MK 44300LH Tr 26×5 50 39  0,465
MK 29650 MK 44301LH Tr 28×5  60 42 0,780
MK 17571 MK 23255LH Tr 30×6  60  45 0,800
MK 29651 MK 44302LH Tr 32×6  60 48 0,860
MK 17572 MK 23256LH Tr 36×6  75 54 1,520
MK 17573 MK 23257LH Tr 40×7  80 60 1,892
MK 29652 MK 44303LH Tr 44×7  80 66 0,040
MK 29653  MK 44304LH Tr 48×8  90 72 2,600
MK 17574 MK 23258LH Tr 50×8  90 75 2,775
MK 29654 MK 44305LH Tr 60×9  100 90 3,865
MK 29655 MK 44306LH Tr 70×10   110 105 5,115

- материал: бронза (CuSn 12 , Rg7 и т. д.)

Pravá
obj.číslo		 Levá
obj.číslo		 Závit
d×P		 Vnější
ø D		 L = 2×d kg
MK 29619 MK 44307LH    Tr 10×2 22 20 0,054
MK 29621 MK 44308LH   Tr 10×3  22 20 0,056
MK 29622 MK 44309LH  Tr 12×3  26 24 0,092
MK 29623 MK 44310LH    Tr 14×4 30 28 0,108
MK 29624 MK 44311LH Tr 16×4   36 32 0,240
MK 29625 MK 44312LH Tr 18×4   40 36 0,332
MK 29626 MK 44313LH Tr 20×4 45  40 0,468
MK 29627 MK 44314LH Tr 22×5   45 44 0,498
MK 29628 MK 44315LH    Tr 24×5 50 48 0,670
MK 29629     MK 44316LH Tr 26×5 50 52 0,690
MK 29630 MK 44317LH    Tr 28×5 60 56 1,134
MK 29631 MK 44318LH Tr 30×6   60 60 1,182
MK 29632 MK 44319LH Tr 32×6 60 64 1,202
MK 29633 MK 44320LH Tr 36×6 75 72  2,252
MK 29634 MK 44321LH Tr 40×7 80 80 2,794
MK 29635 MK 44322LH Tr 44×7 80 88 2,872
MK 29636 MK 44323LH Tr 48×8   90 96 3,984
MK 29637 MK 44324LH Tr 50×8 90 100 4,120
MK 29638 MK 44325LH Tr 60×9  100  120 5,678
MK 29639 MK 44326LH Tr 70×10 110  140 8,205

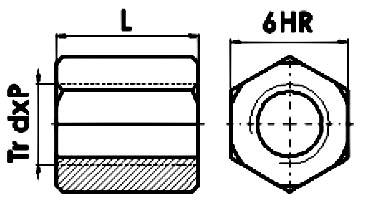

979Трапециевидная гайка одного спирали - шестигранная

Загрузить таблицу в формате pdf

Pravá
obj.číslo		 Levá
obj.číslo		 Závit
d×P		 Vnější
ø D		 L = 1 .5 × d kg
MS 29657 MS 44370 LH Tr 10×2  17 15 0,022
MS 29659 MS 44371 LH Tr 10×3  17 15 0,022
MS 29660  MS 44372 LH  Tr 12×3 19 18 0,033
MS 29661   MS 44373 LH Tr 14×4  22  21 0,056
MS 29662   MS 44374 LH Tr 16×4  27  24 0,090
MS 29663    MS 44375 LH  Tr 18×4 27 27 0,095
MS 29664   MS 44376 LH Tr 20×4 30 30 0,123
MS 29665  MS 44377 LH Tr 22×5 30 33  0,135
MS 29666  MS 44378 LH Tr 24×5 36 36 0,213
MS 29667     MS 44379 LH Tr 26×5 36 39 0,225
MS 29668     MS 44380 LH Tr 28×5 41 42 0,310
MS 29669   MS 44381 LH Tr 30×6 46 45 0,447
MS 29670     MS 44382 LH Tr 32×6 46 48 0,455
MS 29671  MS 44383 LH Tr 36×6 55  54 0,752
MS 29672  MS 44384 LH Tr 40×7   65 60 1,250
MS 29673  MS 44385 LH Tr 44×7  65 66 1,320
MS 29674   MS 44386 LH Tr 48×8 75 72  1,820
MS 29675   MS 44387 LH Tr 50×8   75 75 1,895
MS 29676   MS 44388 LH Tr 60×9   90 90 3,285
MS 29677   MS 44389 LH  Tr 70×10  90 105 3,390
Размеры [мм] являются информативными только, пожалуйста, свяжитесь с компанией и запросите фактические размеры.
